Cisco router ve switch konfigürasyonu, ağ performansını en üst düzeye çıkarmak, güvenliği artırmak ve kesintisiz bağlantı sağlamak için kritik bir rol oynar. Ağ donanımlarının doğru yapılandırılması, yalnızca cihazların düzgün çalışmasını sağlamakla kalmaz, aynı zamanda ağ üzerindeki veri akışının kontrol edilmesini, trafiğin optimize edilmesini ve güvenliğin artırılmasını da mümkün kılar. Cisco router ve switch yapılandırması, ağ yöneticilerinin en çok odaklandığı konular arasındadır ve doğru yapılandırma yapılmadığında ağda tıkanıklık, güvenlik açıkları ve bağlantı sorunları gibi ciddi problemler yaşanabilir.
Bilişim Academy olarak, Cisco router ve switchlerin temel ve ileri seviye konfigürasyonlarını detaylı bir şekilde ele alarak, ağ uzmanlarının ihtiyaç duyduğu bilgileri kapsamlı bir şekilde sunuyoruz. Bu makalede, Cisco router ve switchlerin , donanımların etkili bir şekilde kullanmak için gereken temel bilgileri paylaşacak, ardından ileri seviye yapılandırma tekniklerine geçiş yapacağız.

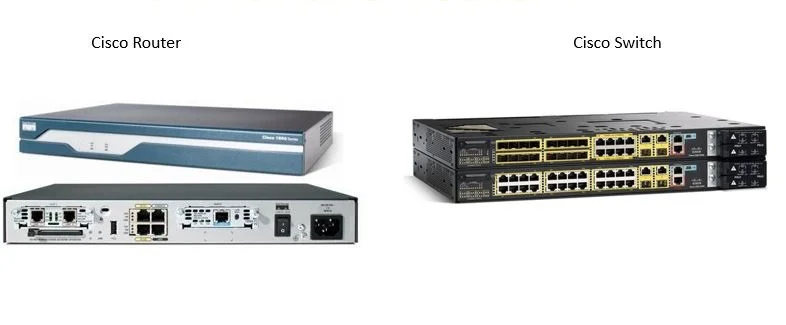

Cisco Router ve Switch Nedir?
Ağ yönetimi söz konusu olduğunda, router (yönlendirici) ve switch (anahtar) cihazlarının işlevlerini anlamak büyük önem taşır. Router ve switch, ağ trafiğini yönlendiren ve cihazların birbirleriyle haberleşmesini sağlayan iki temel ağ bileşenidir.
- Router (Yönlendirici): Farklı ağları birbirine bağlayarak verilerin en uygun yoldan iletilmesini sağlayan bir cihazdır. Genellikle internet bağlantısını yönetir, ağlar arası veri akışını kontrol eder ve güvenlik duvarı işlevi görerek tehditlere karşı koruma sağlar.
- Switch (Anahtar): Aynı ağ içinde bulunan cihazların birbiriyle iletişim kurmasını sağlar. Switchler, ağ içindeki cihazlar arasında veri paketlerini iletir ve ağ trafiğini optimize eder. VLAN (Virtual Local Area Network) desteği ile ağ segmentasyonu yapılmasını sağlar.
Cisco, dünya çapında ağ donanımı konusunda lider markalardan biri olup, router ve switch modelleriyle işletmelere ölçeklenebilir, güvenli ve yüksek performanslı çözümler sunar. Ancak bu cihazlardan maksimum verim alabilmek için doğru yapılandırmanın yapılması gerekir.
Cisco Router ve Switch Konfigürasyonu Neden Önemlidir?
Ağ güvenliği ve verimliliği, yalnızca kaliteli donanımlarla değil, aynı zamanda doğru konfigürasyon ile sağlanır. Cisco router ve switch yapılandırması, ağ yöneticileri için olmazsa olmaz bir beceridir ve şu avantajları sunar:
- Ağ Performansını Artırır: Doğru yapılandırılmış bir router ve switch, veri paketlerinin gereksiz dolaşımını engelleyerek ağ trafiğini optimize eder.
- Güvenliği Sağlar: VLAN’lar, ACL (Access Control List) ve güvenlik duvarı ayarları ile tehditlere karşı koruma sağlar. Yanlış yapılandırılmış bir ağ, hackerlar tarafından kolayca istismar edilebilir.
- Kesintisiz İletişim Sunar: Doğru yönlendirme protokollerinin kullanılması, veri paketlerinin en verimli yoldan iletilmesini sağlar ve ağda gecikmeleri en aza indirir.
- Ölçeklenebilirlik Sunar: Büyük ölçekli ağlarda, switch ve router konfigürasyonları sayesinde cihazlar kolayca yönetilebilir ve yeni cihazlar sorunsuzca eklenebilir.
Cisco cihazlarının verimli çalışabilmesi için Cisco Router ve Switch yapılandırması doğru bir şekilde yapılmalıdır. Bir sonraki bölümde temel Cisco router ve switch konfigürasyonunu adım adım ele alacağız.
Cisco Router ve Switch Temelleri: Cihazların Çalışma Mantığı
Ağ altyapılarının temel bileşenleri olan Cisco router ve switch cihazları, veri trafiğinin yönetilmesini, yönlendirilmesini ve optimize edilmesini sağlar. Modern ağların güvenli, hızlı ve kesintisiz çalışabilmesi için bu cihazların nasıl çalıştığını ve doğru şekilde nasıl konfigüre edileceğini anlamak büyük önem taşır.
Router (Yönlendirici) Çalışma Mantığı
Router, farklı ağları birbirine bağlayan ve verilerin en verimli rotayı kullanarak iletilmesini sağlayan bir cihazdır. Genellikle internet bağlantısını yönetir ve dış dünyayla iletişim kuran ağ geçidi görevi görür. Router’lar, yönlendirme protokolleri sayesinde ağdaki veri paketlerinin hedef noktalarına en kısa sürede ulaşmasını sağlar.
Router’ların temel işlevleri şunlardır:
- Ağlar arası veri iletimi sağlamak (Örneğin, LAN’dan WAN’a veri aktarımı)
- IP yönlendirme işlemlerini yürütmek (Statik ve dinamik yönlendirme)
- Güvenlik duvarı işlevi görerek zararlı trafiği engellemek
- QoS (Quality of Service) ayarları ile ağ trafiğini önceliklendirmek
Cisco router cihazları, OSPF, EIGRP ve BGP gibi yönlendirme protokollerini destekleyerek büyük ölçekli ağlarda dinamik trafik yönetimi sağlar.

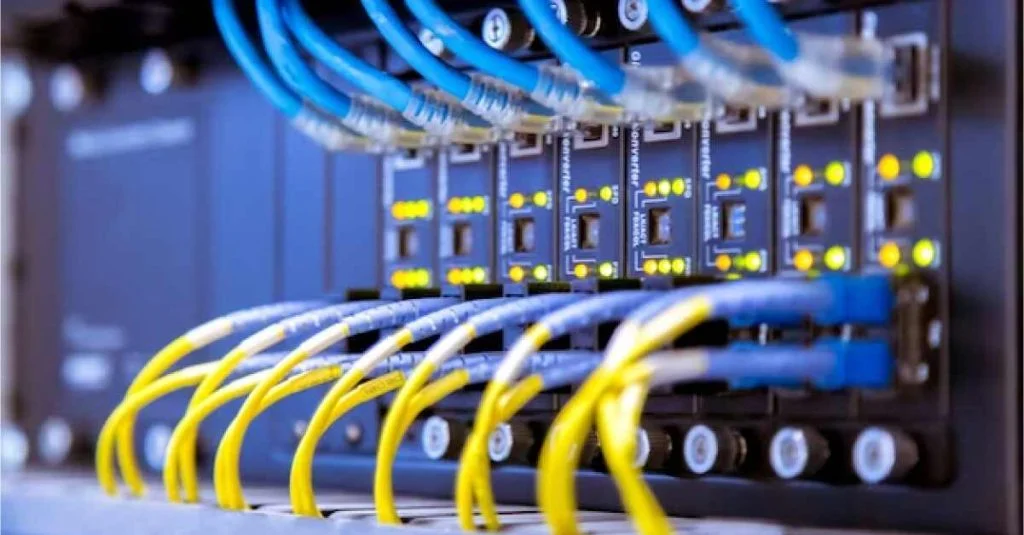

Switch (Anahtar) Çalışma Mantığı
Switch, aynı ağ içindeki cihazların birbirleriyle haberleşmesini sağlayan bir ağ donanımıdır. Router’dan farklı olarak, switch cihazları yalnızca yerel ağ (LAN) içinde veri iletimi yapar ve bağlı cihazların MAC adreslerini kullanarak trafiği yönlendirir.
Switch’lerin temel işlevleri şunlardır:
- Ağ trafiğini optimize ederek veri iletimini hızlandırmak
- VLAN yapılandırmaları ile ağ segmentasyonu sağlamak
- STP (Spanning Tree Protocol) ile ağda döngüleri önlemek
- MAC adres tablosu oluşturarak akıllı trafik yönetimi yapmak
Cisco switch modelleri, küçük işletmelerden büyük veri merkezlerine kadar farklı ölçeklerde ağ ihtiyaçlarını karşılamak için tasarlanmıştır. Switch’lerin doğru yapılandırılması, ağ güvenliğini ve performansını doğrudan etkileyen bir faktördür.
Bir sonraki bölümde, temel Cisco router ve switch konfigürasyonlarına geçerek, ağ cihazlarını nasıl yapılandıracağınızı adım adım ele alacağız.
Cisco CLI (Command Line Interface) Kullanımı
Cisco router ve switch cihazlarının yapılandırılması ve yönetimi için kullanılan en önemli araçlardan biri Command Line Interface (CLI)’dır. CLI, ağ yöneticilerine cihazları daha detaylı ve etkili bir şekilde yönetme imkânı sunar. Grafik arayüzlere (GUI) kıyasla, CLI kullanımı daha hızlı ve esnektir, çünkü komut satırı üzerinden doğrudan konfigürasyon yapılmasına olanak tanır.
Cisco CLI’ye Erişim Yöntemleri
Cisco cihazlarına CLI aracılığıyla bağlanmanın birkaç yolu vardır:
- Konsol Bağlantısı: Cihazın seri portuna bağlanarak, terminal programları (Putty, Tera Term) üzerinden erişim sağlanır.
- Telnet Bağlantısı: Ağ üzerinden CLI erişimi sağlar, ancak şifreleme desteği olmadığı için güvenlik açısından önerilmez.
- SSH (Secure Shell) Bağlantısı: Şifrelenmiş ve güvenli bir bağlantı yöntemi olup, uzak yönetim için en çok tercih edilen yöntemdir.
Cisco CLI Temel Komutları
Cisco CLI’ye giriş yaptıktan sonra, temel komutlarla cihazı yönetmeye başlayabilirsiniz.
- Kullanıcı Modu:
Router> show version
Cihazın donanım ve yazılım bilgilerini görüntülemek için kullanılır.
- Privileged EXEC Modu:
Router# enable
Yönetim moduna geçiş yapar.
- Global Konfigürasyon Modu:
Router# configure terminal
Cihaz ayarlarını yapılandırmak için kullanılır.
Cisco CLI’nin etkin kullanımı, ağ yöneticilerinin cihazları hızlı ve güvenli bir şekilde yönetmesine olanak tanır. Bir sonraki bölümde, temel router ve switch konfigürasyonlarını ele alacağız.
VLAN Konfigürasyonu: Adım Adım Anlatım
Ağ yönetiminde verimliliği ve güvenliği artırmak için kullanılan en önemli yapılandırmalardan biri VLAN (Virtual Local Area Network) konfigürasyonudur. VLAN, fiziksel olarak aynı switch üzerinde bulunan cihazları, mantıksal olarak farklı ağ segmentlerine ayırmaya olanak tanır. Bu sayede ağ trafiği daha iyi yönetilir, bant genişliği optimize edilir ve güvenlik artırılır.
VLAN Neden Kullanılır?
- Ağ Trafiğini Azaltır: Broadcast paketleri yalnızca ilgili VLAN içinde dolaşır, böylece gereksiz trafik azalır.
- Güvenliği Artırır: Farklı departmanların veya kullanıcı gruplarının birbirinden izole edilmesini sağlar.
- Esneklik Sağlar: Mantıksal ağ segmentasyonu sayesinde, cihazların fiziksel konumundan bağımsız olarak farklı VLAN’lara atanmasına olanak tanır.
Cisco VLAN Konfigürasyonu: Adım Adım Uygulama
Cisco switchlerde VLAN yapılandırmasını gerçekleştirmek için aşağıdaki adımları takip edebilirsiniz.
1. VLAN Oluşturma
İlk olarak, bir VLAN oluşturup adını belirleyelim:
Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# name Sales
Switch(config-vlan)# exit
Bu komutlar, VLAN 10’u oluşturur ve adını “Sales” olarak belirler.
2. VLAN’a Port Atama
Bir switch portunu belirli bir VLAN’a dahil etmek için aşağıdaki komutları kullanabilirsiniz:
Switch(config)# interface FastEthernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# exit
Bu yapılandırma ile FastEthernet 0/1 portu VLAN 10’a atanmış olur.
3. Trunk Port Yapılandırma
VLAN’ların birden fazla switch arasında iletilmesini sağlamak için trunk port yapılandırılmalıdır:
Switch(config)# interface GigabitEthernet 0/1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20
Switch(config-if)# exit
Bu ayarlar, GigabitEthernet 0/1 portunun bir trunk bağlantısı olarak çalışmasını ve VLAN 10 ve VLAN 20’yi taşımasını sağlar.
VLAN konfigürasyonu, özellikle büyük ölçekli ağlarda veri güvenliğini ve performansını artırmak için kritik öneme sahiptir. Bir sonraki bölümde routing protokolleri ile VLAN’lar arasında iletişimin nasıl sağlanacağını ele alacağız.
Cisco Router Üzerinde NAT ve DHCP Ayarları
Ağ yöneticileri, yerel ağdaki cihazların internet erişimini yönetmek ve IP adres dağıtımını otomatik hale getirmek için NAT (Network Address Translation) ve DHCP (Dynamic Host Configuration Protocol) yapılandırmalarını kullanır. Cisco router üzerinde NAT ve DHCP ayarlarını doğru şekilde yapmak, ağın güvenli ve verimli çalışmasını sağlar.
NAT (Network Address Translation) Nedir?
NAT, özel IP adreslerini genel IP adreslerine çevirerek, yerel ağdaki cihazların internete çıkmasını sağlar. Aynı zamanda, IP adreslerini gizleyerek ağ güvenliğini artırır.
NAT’ın 3 türü bulunur:
- Statik NAT: Bir özel IP adresini tek bir genel IP adresine eşler.
- Dinamik NAT: Belirlenen IP havuzu içerisinden cihazlara geçici olarak genel IP adresi atar.
- PAT (Port Address Translation): Tek bir genel IP adresini birden fazla özel IP adresiyle paylaşır.
Cisco Router Üzerinde NAT Yapılandırması
- İç ve dış arayüzleri tanımlayın: Router(config)# interface gigabitethernet 0/0
Router(config-if)# ip nat inside
Router(config-if)# exit
Router(config)# interface gigabitethernet 0/1
Router(config-if)# ip nat outside
Router(config-if)# exit
- NAT için bir erişim listesi oluşturun: Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
- NAT ayarlarını yapılandırın: Router(config)# ip nat inside source list 1 interface gigabitethernet 0/1 overload
Bu yapılandırma, PAT yöntemiyle birden fazla cihazın tek bir genel IP adresi üzerinden internete çıkmasını sağlar.
DHCP (Dynamic Host Configuration Protocol) Nedir?
DHCP, ağ cihazlarına otomatik olarak IP adresi, alt ağ maskesi, varsayılan ağ geçidi ve DNS sunucusu gibi bilgileri atayan bir protokoldür. Cisco router üzerinde DHCP yapılandırması yaparak, IP adreslerini manuel olarak dağıtma zorunluluğunu ortadan kaldırabilirsiniz.
Cisco Router Üzerinde DHCP Yapılandırması
- DHCP havuzu oluşturun: Router(config)# ip dhcp pool LAN
Router(dhcp-config)# network 192.168.1.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.1.1
Router(dhcp-config)# dns-server 8.8.8.8
Router(dhcp-config)# exit
- Belirli IP adreslerini hariç tutun: Router(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.10
Bu yapılandırma, 192.168.1.11 – 192.168.1.254 arasındaki IP adreslerini istemcilere otomatik olarak atayacaktır.
Cisco router üzerinde doğru NAT ve DHCP ayarları ile ağ kaynaklarını verimli bir şekilde yönetebilir, kullanıcı deneyimini iyileştirebilir ve ağ güvenliğini artırabilirsiniz. Bir sonraki bölümde, EIGRP ve OSPF gibi yönlendirme protokollerine geçiş yapacağız.
Gelişmiş Cisco Konfigürasyonları: OSPF, EIGRP, BGP
Ağ yönetiminde ölçeklenebilirlik ve verimlilik sağlamak için kullanılan en kritik yapılandırmalardan biri dinamik yönlendirme protokolleridir. Küçük ve orta ölçekli ağlardan büyük kurumsal ağlara kadar, OSPF, EIGRP ve BGP gibi yönlendirme protokolleri, ağ trafiğini optimize ederek kesintisiz veri iletimi sağlar. Cisco router üzerinde bu protokollerin doğru yapılandırılması, ağın performansını ve güvenliğini doğrudan etkiler.
OSPF (Open Shortest Path First) Nedir?
OSPF, link-state tabanlı bir yönlendirme protokolüdür ve büyük ölçekli ağlarda verimli bir şekilde çalışır. En kısa yolu hesaplamak için Dijkstra Algoritması’nı kullanır ve yönlendirme tablolarını sürekli güncelleyerek en iyi rotayı belirler.
Cisco Router Üzerinde OSPF Yapılandırması
- OSPF süreç numarasını belirleyin: Router(config)# router ospf 1
- Ağ adreslerini belirleyin: Router(config-router)# network 192.168.1.0 0.0.0.255 area 0
OSPF, büyük ve çok bölgeli ağlarda yaygın olarak kullanılır ve değişen ağ koşullarına hızla adapte olur.
EIGRP (Enhanced Interior Gateway Routing Protocol) Nedir?
EIGRP, Cisco tarafından geliştirilmiş hibrid bir yönlendirme protokolüdür. Distance-vector ve link-state özelliklerini birleştirerek hızlı yakınsama (convergence) süresi sunar.
Cisco Router Üzerinde EIGRP Yapılandırması
- EIGRP sürecini başlatın: Router(config)# router eigrp 100
- Ağları tanımlayın: Router(config-router)# network 192.168.1.0 0.0.0.255
EIGRP, dinamik olarak en iyi yolu belirler ve değişikliklere hızla yanıt verir.
BGP (Border Gateway Protocol) Nedir?
BGP, internetin temel yönlendirme protokolüdür ve büyük ölçekli WAN ve ISP ağlarında kullanılır. Otonom sistemler (AS) arasında yönlendirme sağlar ve politikalar doğrultusunda en iyi rotayı seçer.
Cisco Router Üzerinde BGP Yapılandırması
- BGP yönlendirme sürecini başlatın: Router(config)# router bgp 65001
- Komşu router’ı tanımlayın: Router(config-router)# neighbor 203.0.113.1 remote-as 65002
BGP, internet yönlendirmesi ve büyük kurumsal ağlar için vazgeçilmez bir protokoldür.
Cisco ağlarında OSPF, EIGRP ve BGP gibi yönlendirme protokollerinin doğru yapılandırılması, ağın ölçeklenebilirliğini ve güvenliğini artırır. Bir sonraki bölümde, Cisco ağ cihazlarında güvenlik önlemlerini ve saldırılara karşı alınması gereken önlemleri ele alacağız.
Cisco Router ve Switch Konfigürasyonu: Temelden İleri Seviyeye
Günümüzde ağ yönetimi, bilgi teknolojilerinin temel taşlarından biri haline gelmiştir. Küçük işletmelerden büyük kurumsal yapılara kadar her ölçekteki şirket, verimli, güvenli ve hızlı bir ağ altyapısına ihtiyaç duyar. Bu noktada Cisco router ve switch konfigürasyonu, ağ performansını en üst düzeye çıkarmak, güvenliği artırmak ve kesintisiz bağlantı sağlamak için kritik bir rol oynar.
Ağ donanımlarının doğru yapılandırılması, yalnızca cihazların düzgün çalışmasını sağlamakla kalmaz, aynı zamanda ağ üzerindeki veri akışının kontrol edilmesini, trafiğin optimize edilmesini ve güvenliğin artırılmasını da mümkün kılar. Cisco router ve switch yapılandırması, ağ yöneticilerinin en çok odaklandığı konular arasındadır ve yanlış yapılandırma, ağda tıkanıklık, güvenlik açıkları ve bağlantı sorunları gibi ciddi problemlere yol açabilir.
Bilişim Academy olarak, Cisco router ve switchlerin temel ve ileri seviye konfigürasyonlarını detaylı bir şekilde ele alarak, ağ uzmanlarının ihtiyaç duyduğu bilgileri kapsamlı bir şekilde sunuyoruz. Bu makalede, Cisco donanımlarını etkili bir şekilde kullanmak için gereken temel bilgileri paylaşacak, ardından ileri seviye yapılandırma tekniklerine geçiş yapacağız.
Cisco Router ve Switch Temelleri: Cihazların Çalışma Mantığı
Ağ altyapılarının temel bileşenleri olan Cisco router ve switch cihazları, veri trafiğinin yönetilmesini, yönlendirilmesini ve optimize edilmesini sağlar. Modern ağların güvenli, hızlı ve kesintisiz çalışabilmesi için bu cihazların nasıl çalıştığını ve doğru şekilde nasıl konfigüre edileceğini anlamak büyük önem taşır.
Router (Yönlendirici), farklı ağları birbirine bağlayan ve verilerin en verimli rotayı kullanarak iletilmesini sağlayan bir cihazdır. Genellikle internet bağlantısını yönetir ve ağ geçidi görevi görür. Yönlendirme protokolleri sayesinde veri paketlerinin en uygun yolu izlemesini sağlar.
Switch (Anahtar), aynı ağ içerisindeki cihazların birbirleriyle iletişim kurmasını sağlayan bir ağ donanımıdır. Router’dan farklı olarak, yalnızca yerel ağ (LAN) içinde veri iletimi yapar ve bağlı cihazların MAC adreslerini kullanarak trafiği yönlendirir.
Cisco, dünya çapında ağ donanımı konusunda lider markalardan biridir. Ancak bu cihazlardan maksimum verim alabilmek için doğru yapılandırma yapılması gerekmektedir.
Cisco CLI (Command Line Interface) Kullanımı
Cisco router ve switch cihazlarının yönetimi ve yapılandırılması için kullanılan en önemli araçlardan biri Command Line Interface (CLI)’dır. CLI, ağ yöneticilerine cihazları detaylı ve etkili bir şekilde yönetme imkânı sunar. Grafik arayüzlere (GUI) kıyasla CLI kullanımı daha hızlı ve esnektir, çünkü komut satırı üzerinden doğrudan konfigürasyon yapılmasına olanak tanır.
CLI’ye erişim sağlamak için konsol bağlantısı, Telnet veya SSH yöntemleri kullanılabilir. Güvenlik açısından SSH bağlantısı en çok tercih edilen yöntemdir.
Cisco CLI üzerinden temel komutlar kullanılarak cihazın mevcut durum bilgileri alınabilir, konfigürasyon değişiklikleri yapılabilir ve ağ trafiği yönetilebilir. Kullanıcılar enable, configure terminal, show version gibi temel komutlarla yönlendirme işlemlerini gerçekleştirebilir.
VLAN Konfigürasyonu: Adım Adım Anlatım
Ağ güvenliği ve verimliliği artırmak için kullanılan en önemli yapılandırmalardan biri VLAN (Virtual Local Area Network) konfigürasyonudur. VLAN, fiziksel olarak aynı switch üzerinde bulunan cihazları, mantıksal olarak farklı ağ segmentlerine ayırmaya olanak tanır. Bu sayede ağ trafiği optimize edilir, gereksiz broadcast paketleri azaltılır ve güvenlik artırılır.
Cisco switchlerde VLAN yapılandırması VLAN oluşturma, port atama ve trunk bağlantılarını yapılandırma adımlarıyla gerçekleştirilir. VLAN oluşturulurken, belirli portların hangi VLAN’a dahil olacağını belirlemek önemlidir. Bunun yanı sıra, trunk bağlantıları ile VLAN’ların birden fazla switch arasında iletimi sağlanır.
Cisco Router Üzerinde NAT ve DHCP Ayarları
Ağ yöneticileri, NAT (Network Address Translation) ve DHCP (Dynamic Host Configuration Protocol) yapılandırmalarını kullanarak ağdaki IP adres yönetimini ve internet çıkışını düzenler.
NAT, özel IP adreslerini genel IP adreslerine çevirerek yerel ağdaki cihazların internete erişmesini sağlar. Cisco router üzerinde PAT (Port Address Translation) yöntemi kullanılarak birden fazla cihazın tek bir genel IP üzerinden internete çıkışı sağlanabilir.
DHCP, IP adreslerinin otomatik olarak atanmasını sağlayarak manuel IP yönetimini ortadan kaldırır. Cisco router üzerinde DHCP pool yapılandırması yapılarak istemcilere IP adresi, ağ geçidi ve DNS sunucusu gibi bilgilerin otomatik olarak dağıtılması sağlanır.
Gelişmiş Cisco Konfigürasyonları: OSPF, EIGRP, BGP
Ağ yönetiminde ölçeklenebilirlik ve verimlilik sağlamak için dinamik yönlendirme protokolleri kullanılır. Küçük ve orta ölçekli ağlardan büyük kurumsal yapılara kadar OSPF, EIGRP ve BGP gibi protokoller, ağ trafiğini optimize ederek kesintisiz veri iletimi sağlar.
- OSPF (Open Shortest Path First): Link-state protokolü olup, en kısa rotayı belirlemek için Dijkstra Algoritması kullanır. Büyük ölçekli ağlarda yönlendirme tablolarının güncellenmesini kolaylaştırır.
- EIGRP (Enhanced Interior Gateway Routing Protocol): Cisco’nun geliştirdiği, distance-vector ve link-state özelliklerini birleştiren hibrit bir yönlendirme protokolüdür. Hızlı yakınsama süresi sayesinde ağ kesintilerini minimuma indirir.
- BGP (Border Gateway Protocol): Otonom sistemler (AS) arasında yönlendirme sağlar ve internetin temel yönlendirme protokolüdür. Büyük ölçekli ağlarda yönlendirme politikalarını ve trafik akışını yönetmek için kullanılır.
Bu yönlendirme protokolleri sayesinde Cisco ağları daha ölçeklenebilir, güvenli ve performanslı hale gelir.
Cisco router ve switch konfigürasyonları, ağ güvenliği, performansı ve ölçeklenebilirliği artıran kritik işlemler içerir. Doğru yapılandırma ile kesintisiz iletişim ve yüksek verimli bir ağ yönetimi sağlanabilir. Bilişim Academy olarak, ağ uzmanlarına yönelik en güncel Cisco eğitimlerini sunarak, sektör profesyonellerinin becerilerini geliştirmelerine yardımcı oluyoruz.
Cisco Router ve Switch Konfigürasyonu Üzerine Bir Araştırma
Cisco, ağ teknolojileri alanında lider bir marka olarak, router ve switch cihazlarıyla kurumsal ve bireysel ağ altyapılarının temelini oluşturur. Bu cihazların doğru bir şekilde konfigüre edilmesi, ağ performansını optimize etmek, güvenliği sağlamak ve kesintisiz bağlantı sunmak için kritik öneme sahiptir. Cisco router ve switch konfigürasyonu, genellikle komut satırı arayüzü (CLI) veya grafik arayüz (GUI) kullanılarak yapılır. Bu yazıda, CLI üzerinden temel Cisco Router ve Switch konfigürasyon adımlarını ve önemli noktalarını inceleyeceğiz.
Cisco Router ve Switch Konfigürasyonu: Temelden İleri Seviyeye
Ağ yönetimi, günümüz bilgi teknolojilerinde kritik bir rol oynamaktadır. Küçük işletmelerden büyük kurumsal yapılara kadar her ölçekteki şirket, güvenli, hızlı ve verimli bir ağ altyapısına ihtiyaç duyar. Bu noktada Cisco router ve switch konfigürasyonu, ağ performansını en üst düzeye çıkarmak, güvenliği artırmak ve kesintisiz bağlantı sağlamak için kritik öneme sahiptir.
Bilişim Academy olarak, Cisco router ve switchlerin temel ve ileri seviye konfigürasyonlarını detaylı bir şekilde ele alarak, ağ uzmanlarının ihtiyaç duyduğu bilgileri kapsamlı bir şekilde sunuyoruz.
Cisco Router ve Switch Temelleri: Cihazların Çalışma Mantığı
Ağ altyapılarının temel bileşenleri olan Cisco router ve switch cihazları, veri trafiğinin yönlendirilmesini, yönetilmesini ve optimize edilmesini sağlar.
- Router (Yönlendirici): Farklı ağları birbirine bağlayan ve verilerin en verimli rotayı kullanarak iletilmesini sağlayan bir cihazdır.
- Switch (Anahtar): Aynı ağ içindeki cihazların birbiriyle iletişim kurmasını sağlar. Yerel ağ (LAN) içinde veri iletimi yaparak ağ performansını artırır.
Cisco, dünya çapında ağ donanımı konusunda lider markalardan biridir. Ancak bu cihazların verimli çalışabilmesi için doğru konfigürasyon gereklidir.
Cisco CLI (Command Line Interface) Kullanımı
Cisco router ve switch cihazlarının yönetimi için CLI (Command Line Interface) kullanılır. CLI, ağ yöneticilerine cihazları daha detaylı ve hızlı yönetme imkânı sunar.
Cisco CLI’ye erişim sağlamak için şu yöntemler kullanılır:
- Konsol Bağlantısı: Terminal emülatörü (PuTTY, Tera Term) ile doğrudan bağlantı.
- SSH Bağlantısı: Güvenli ve şifrelenmiş uzak erişim sağlar.
Router Konfigürasyonu
Cisco router’lar, ağlar arası veri yönlendirme (routing) görevini üstlenir. Router’a erişim genellikle konsol kablosu veya SSH bağlantısı ile sağlanır. CLI kullanarak temel konfigürasyon adımları şunlardır:
- Router’a isim atama: Router(config)# hostname R1
- Ağ arayüzü yapılandırma: R1(config)# interface GigabitEthernet0/0
R1(config-if)# ip address 192.168.1.1 255.255.255.0
R1(config-if)# no shutdown
- Statik yönlendirme tanımlama: R1(config)# ip route 10.0.0.0 255.255.255.0 192.168.1.2
Router’ın temel işlevleri, dinamik yönlendirme protokolleri (OSPF, EIGRP, BGP) ile geliştirilebilir.
VLAN Konfigürasyonu: Adım Adım Anlatım
Ağ verimliliğini artırmak için kullanılan VLAN (Virtual Local Area Network) konfigürasyonu, switch üzerindeki portları mantıksal olarak farklı ağlara ayırarak ağ trafiğini optimize eder.
- VLAN oluşturma: Switch(config)# vlan 10
Switch(config-vlan)# name SALES
- Portları VLAN’a atama: Switch(config)# interface FastEthernet0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
- Trunk bağlantısı oluşturma: Switch(config)# interface GigabitEthernet0/1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20
VLAN kullanımı ağ güvenliğini artırırken, verimli veri akışı sağlar.
Cisco Router Üzerinde NAT ve DHCP Ayarları
Ağ yönetiminde IP adres yönetimi ve internet erişimi için NAT ve DHCP yapılandırmaları büyük önem taşır.
NAT Yapılandırması
- İç ve dış arayüzleri tanımlama: Router(config)# interface GigabitEthernet0/0
Router(config-if)# ip nat inside
Router(config)# interface GigabitEthernet0/1
Router(config-if)# ip nat outside
- PAT yapılandırması: Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
Router(config)# ip nat inside source list 1 interface GigabitEthernet0/1 overload
DHCP Yapılandırması
- DHCP havuzu oluşturma: Router(config)# ip dhcp pool LAN
Router(dhcp-config)# network 192.168.1.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.1.1
- IP adreslerini hariç tutma: Router(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.10
Bu yapılandırmalar IP yönetimini kolaylaştırırken, cihazların dinamik olarak IP almasını sağlar.
Gelişmiş Cisco Konfigürasyonları: OSPF, EIGRP, BGP
Büyük ölçekli ağlarda dinamik yönlendirme protokolleri kullanılarak verimli veri akışı sağlanır.
- OSPF: Dijkstra Algoritması kullanarak en kısa yolu belirler.
- EIGRP: Cisco’nun geliştirdiği, hızlı yakınsama süresi sunan hibrit bir yönlendirme protokolüdür.
- BGP: Otonom sistemler (AS) arasında yönlendirme yaparak internet trafiğini yönetir.
Bu yönlendirme protokolleri, büyük ağların güvenli ve kesintisiz çalışmasını sağlar.
Genel İlkeler ve Sonuç
Router ve switch konfigürasyonunda dikkat edilmesi gereken noktalar şunlardır:
- Tutarlı yapılandırma ve yedekleme
- Güvenlik önlemleri (ACL, Port Security, NAT, VLAN segmentasyonu)
- “Show” komutları ile yapılandırma kontrolü
- Cisco Packet Tracer ile test ve simülasyon
Cisco router ve switch konfigürasyonu, ağ yönetiminin temel taşlarından biridir. Cisco router ve switchler doğru yapılandırıldığında, yüksek performans ve güvenli ağ ortamı sağlar.
Bilişim Academy olarak, Cisco ağ yönetimi konusunda uzmanlaşmak isteyenlere en kapsamlı eğitimleri sunuyoruz.
SEO ve Medya Planlama çözüm ortağımız ile hizmetinizdeyiz!
